            HEC-D7系列





                發布時間：2012/9/27   |    點擊次數：2303

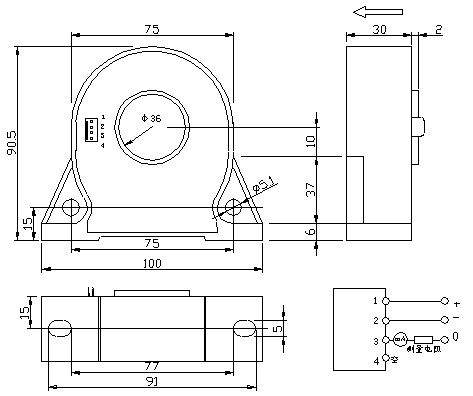

          外形結構及安裝圖：
          規格型號
          HEC500-D7
          額定電流
          500A
          線性范圍
          0～±800
          輸出電流
          100mA
          測
          量
          電
          阻
          電源電壓
          ±15V時
          ±500A 0～60Ω
          ±800A 0～ 9Ω
          電源電壓
          ±18V時
          ±500A 0～90Ω
          ±800A 0～28Ω
          精 度 注1
          ±0.4%
          線 性 度
          ＜0.1%
          轉 換 率
          1:5000
          零點失調注2
          ±0.20mA (******值)
          磁滯誤差注3
          ≤±0.10mA
          零點溫漂
          ±0.20mA (典型值) ±0.64mA (******值) -10℃ ～ +70℃
          響應時間
          ＜1μS 、 di/dt＞100A/μS
          頻帶寬度
          0 ～ 100kHz
          供電電源
          ±15V ～ ±18V （±5%）
          消耗電流
          電源±15V時 28mA＋輸出電流
          絕緣電壓注4
          6KV AC 50Hz 1分鐘
          副邊線圈電阻 注5
          75Ω
          使用溫度
          -10℃ ～ +70℃
          貯存溫度
          -25℃ ～ +80℃
          注釋：1、輸入額定電流值，TA＝25℃時的輸出精度
           2、當TA＝25℃時
           3、當輸出電流為0時，輸入端通過3倍額定電流的過載
           4、原副邊之間
           5、TA＝70℃時
          外形結構及安裝圖：
          接線方法：
          1、+15V 2、-15V 3、輸出 4、空
          當原邊電流沿傳感器箭頭方向流動時，在輸出端獲得正向電流。
          原邊電流導線(母排)完全充滿原邊穿線孔時,可獲得******的動態性能(di/dt和響應時間)

          應用特性：
          閉環（補償）型霍爾電流傳感器，用于測量直流、交流及脈沖電流，具有良好的線性度及精度，低漂移，響應時間快、頻帶寬，原、副邊之間高度絕緣。穿孔結構，無插入損耗，外殼符合UL94-V0標準。
          應用領域：
          交流變頻調速、伺服電機、直流電機、電源裝置、開關電源、UPS電源、電焊機
